Un sistema de protección contra rayos no debería considerarse terminado el día de la instalación. El viento, la corrosión, las vibraciones, las ampliaciones de obra, los trabajos sobre cubiertas y las propias descargas pueden modificar sus condiciones. Por eso, el mantenimiento de pararrayos debe formar parte del plan de seguridad del edificio o de la planta, con controles documentados y correcciones verificables.
En Argentina, la revisión debe contemplar tanto el sistema externo -captor, mástil, conductores de bajada y puesta a tierra- como la protección interna mediante equipotencialidad y dispositivos contra sobretensiones. La serie AEA 92305 / IRAM 2184 aborda el diseño, la inspección y el mantenimiento de estos sistemas; en ambientes laborales, la medición de puesta a tierra también puede quedar alcanzada por el protocolo de la Resolución SRT 900/2015, según corresponda.
RESPUESTA DIRECTA
Un pararrayos debe inspeccionarse al finalizar su instalación, en forma periódica y cada vez que exista un impacto conocido, una tormenta severa, una reforma del edificio o una alteración del sistema. SAF sugiere mantenimiento anual o bianual, pero la frecuencia final debe definirse por el riesgo, el ambiente, el tipo de instalación, el historial y las normas aplicables. Una revisión completa incluye inspección visual, continuidad, puesta a tierra, equipotencialidad, DPS, documentación e informe de correcciones.
Por qué un pararrayos necesita mantenimiento
La protección depende de una cadena de componentes. Aunque el cabezal permanezca visible, una bajada cortada, una unión floja, una cámara inundada o una puesta a tierra degradada pueden comprometer el recorrido previsto para la corriente. Del mismo modo, un DPS agotado puede dejar expuestos tableros, controles, cámaras, servidores o maquinaria frente a sobretensiones.
El mantenimiento no busca “mejorar” un equipo sin criterio, sino comprobar que la instalación conserva el diseño, que no aparecieron daños y que cualquier modificación del inmueble fue incorporada al análisis. También permite comparar mediciones históricas para detectar tendencias antes de que se conviertan en una falla.
Diferencia entre inspección y mantenimiento
La inspección es el proceso de observar, medir y comparar el estado actual con los planos, la memoria técnica, las normas y las instrucciones del fabricante. El mantenimiento comprende las acciones necesarias para conservar o recuperar la condición esperada: ajustar fijaciones, limpiar puntos de contacto, reemplazar piezas corroídas, reparar conductores, mejorar cámaras, renovar señalización o sustituir DPS.
No conviene reparar primero y documentar después. Una buena práctica es registrar la condición inicial con fotografías y mediciones, definir las no conformidades, ejecutar las tareas autorizadas y emitir un cierre que muestre qué se corrigió y qué quedó pendiente.
Cuándo debe revisarse un sistema de protección contra rayos
Inspección inicial
Se realiza al terminar la obra o cuando SAF recibe una instalación existente sin antecedentes. Debe comprobar que el sistema ejecutado coincide con el proyecto, que los recorridos son accesibles, que las uniones son firmes y que existe una línea de base de mediciones y fotografías.
Inspección periódica
La periodicidad se establece según el nivel de protección, el uso, la exposición ambiental, el riesgo para las personas, la criticidad de la operación y las recomendaciones del fabricante. SAF publica una sugerencia anual o bianual. En industrias, hospitales, centros de datos, depósitos con materiales sensibles, instalaciones expuestas a corrosión o sistemas sin historial, puede justificarse una revisión más frecuente.
Inspección extraordinaria
Debe considerarse después de un impacto confirmado o sospechado, tormentas con daños cercanos, incendios, excavaciones, obras de impermeabilización, instalación de paneles solares, antenas o equipos de climatización, ampliaciones de naves y cualquier intervención que haya tocado la cubierta, las bajadas o la puesta a tierra.
Qué se revisa durante una inspección completa

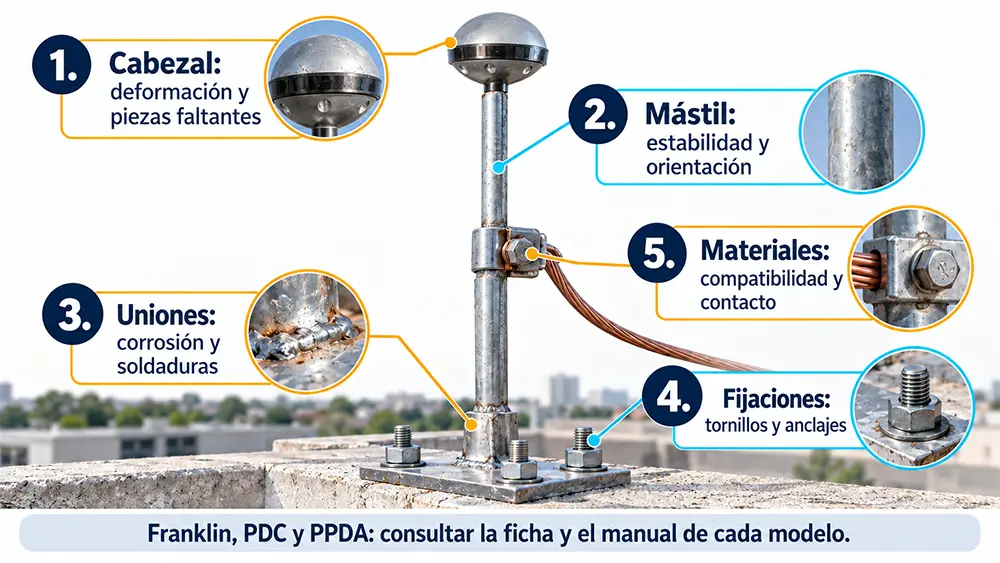

Captor, cabezal, mástil y fijaciones
Se verifica deformación, corrosión, piezas faltantes, estabilidad mecánica, orientación, soldaduras, tornillería y compatibilidad de materiales. En un Franklin, PDC o PPDA también deben consultarse la ficha y el manual específicos; el mantenimiento no es idéntico para todos los cabezales.
Conductores de bajada
Se inspecciona el recorrido, la sección, los radios de curvatura, los empalmes, la protección contra golpes, la separación respecto de otros elementos y la continuidad eléctrica. Las bajadas no deben quedar ocultas por revestimientos nuevos ni cortadas por reformas, cartelería, portones o canalizaciones.
Uniones equipotenciales y partes metálicas
Se revisan las conexiones con masas metálicas, estructuras, cañerías y elementos previstos en el diseño. Una modificación en una terraza puede introducir una nueva pieza conductora dentro del volumen protegido o alterar la distancia de separación, por lo que no alcanza con observar el captor desde el suelo.
Puesta a tierra
La inspección debe incluir cámaras, conexiones accesibles, corrosión, integridad de electrodos y mediciones con equipos y métodos adecuados. El resultado no se interpreta con un número universal: debe compararse con el proyecto, la norma aplicable, el tipo de suelo, la geometría del sistema y los valores anteriores. En ambientes laborales, la Resolución SRT 900/2015 establece un protocolo obligatorio para quienes deban medir puesta a tierra y verificar continuidad de masas, con una validez de doce meses para esos registros.
DPS y protección interna
Los dispositivos de protección contra sobretensiones deben revisarse en tableros generales y secundarios, energía, datos y comunicaciones. Se controlan indicadores, coordinación, protecciones de respaldo, conexiones y señales de calentamiento o agotamiento. Un sistema externo no reemplaza la protección de los equipos electrónicos.
Planos, memoria e historial
Se comparan planos, fotos, memoria de cálculo, certificado inicial, manuales y mediciones anteriores. Si la documentación no existe, el informe debe indicar esa limitación y proponer un relevamiento que permita reconstruir la configuración real.
Cómo se realiza la inspección
| ETAPA | QUÉ INCLUYE | RESULTADO ESPERADO |
|---|---|---|
|
1. Revisión documental |
Planos, memoria, tecnología, fechas, reparaciones y cambios de obra. |
Alcance definido y lista de información faltante. |
|
2. Inspección visualubicación de hallazgos. |
Captor, mástil, bajadas, fijaciones, uniones, cámaras, corrosión y DPS. |
Registro fotográfico y ubicación de hallazgos. |
|
3. Ensayos |
Continuidad y mediciones de puesta a tierra u otras pruebas aplicables. |
Valores trazables, método, equipo y condiciones de medición. |
|
4. Evaluación |
Comparación con diseño, normas, manuales e historial. |
No conformidades priorizadas por riesgo. |
|
5. Cierre |
Reparaciones, recomendaciones y próxima fecha. |
Informe técnico y plan de mantenimiento. |
Problemas frecuentes según el entorno argentino
CABA, Gran Buenos Aires y ciudades con edificios altos
Las reformas de terrazas, nuevas antenas, equipos de aire acondicionado, carteles, barandas y paneles solares suelen cambiar la geometría original. En consorcios es importante coordinar el acceso, revisar salas de máquinas y verificar que las bajadas no hayan sido intervenidas durante trabajos de fachada.
Parques industriales, depósitos y agroindustria
En Buenos Aires, Santa Fe, Córdoba, Entre Ríos y otras zonas productivas, las naves extensas, silos, tanques, cercos y equipos de automatización exigen una revisión integral. El mantenimiento debe considerar vibraciones, polvo, ambientes químicos, tránsito de vehículos y ampliaciones frecuentes.
Regiones con viento, granizo o ambientes corrosivos
En Patagonia y áreas abiertas el viento puede aflojar fijaciones o afectar mástiles; en zonas costeras o industriales la corrosión puede acelerar el deterioro; y en regiones con tormentas intensas el historial de eventos merece especial atención. La frecuencia debe adaptarse a esas condiciones y no copiarse de un edificio urbano estándar.
Qué hacer después de una tormenta o una obra
No es necesario esperar a ver una punta doblada para solicitar una revisión. Olores a quemado, disparos de protecciones, fallas en comunicaciones, DPS señalizados, daños en techos, marcas en conductores o equipos fuera de servicio son motivos para inspeccionar. También debe revisarse el sistema después de trabajos de impermeabilización, pintura, soldadura, ampliación o excavación cerca de electrodos.
Qué debe incluir el informe técnico
- Identificación del inmueble, fecha, clima y alcance de la visita.
- Tecnología instalada y componentes relevados.
- Planos o croquis con captor, bajadas, cámaras y tableros revisados.
- Fotografías antes y después, con ubicación de cada hallazgo.
- Equipos, método y condiciones de las mediciones.
- Resultados comparados con antecedentes y criterios aplicables.
- No conformidades, nivel de prioridad y acciones correctivas.
- Reparaciones realizadas, materiales reemplazados y pendientes.
- Firma del profesional o responsable competente y próxima fecha sugerida.
Quién debe realizar la inspección
La tarea requiere conocimientos específicos en protección contra rayos, instalaciones eléctricas, puesta a tierra y trabajo en altura. La competencia, la matrícula o la habilitación exigible dependen de la jurisdicción y del alcance. Para una empresa, además, el proveedor debe poder entregar procedimiento, instrumentos identificados, evidencia fotográfica y documentación firmada.
Servicio de inspección y mantenimiento de SAF Argentina
SAF ofrece mantenimiento profesional, evaluación de riesgos, consultoría, ingeniería, venta y montaje de sistemas Franklin, PDC e inhibidores PPDA. La atención argentina se centraliza en la Ciudad Autónoma de Buenos Aires. Antes de cotizar una revisión conviene enviar ubicación, tipo de estructura, altura aproximada, tecnología instalada, fecha del último control, planos disponibles y cualquier daño observado.
Preguntas Frecuentes
¿Cada cuánto se hace el mantenimiento de un pararrayos?
SAF sugiere una frecuencia anual o bianual, pero el intervalo final depende del riesgo, la instalación, el ambiente, el fabricante y los requisitos aplicables. Los ambientes laborales pueden requerir además mediciones anuales documentadas bajo la Resolución SRT 900/2015, cuando corresponda.
¿La medición de puesta a tierra alcanza para certificar todo el sistema?
No. La puesta a tierra es una parte del SPCR. También deben revisarse captor, mástil, bajadas, uniones, equipotencialidad, DPS, documentación y modificaciones del inmueble.
¿Existe un valor de resistencia válido para todos los pararrayos?
No debe aplicarse un número aislado a todos los proyectos. El valor se interpreta según el diseño, el suelo, la geometría, la norma aplicable y el historial de mediciones.
¿Hay que inspeccionar después de una tormenta?
Sí cuando existe un impacto conocido o sospechado, daños cercanos, fallas de equipos, DPS disparados o señales visibles. En instalaciones críticas puede programarse una revisión preventiva aun sin daños evidentes.
¿Se puede mantener un pararrayos de otra marca?
Es posible relevarlo, pero el técnico debe identificar el modelo, consultar sus instrucciones y verificar compatibilidad de repuestos. La falta de manual o de documentación debe quedar asentada.
¿Qué información necesita SAF para presupuestar?
Ubicación, tipo y uso de la estructura, altura, tecnología, cantidad de bajadas, accesibilidad, última inspección, planos, fotografías y alcance esperado del informe.
